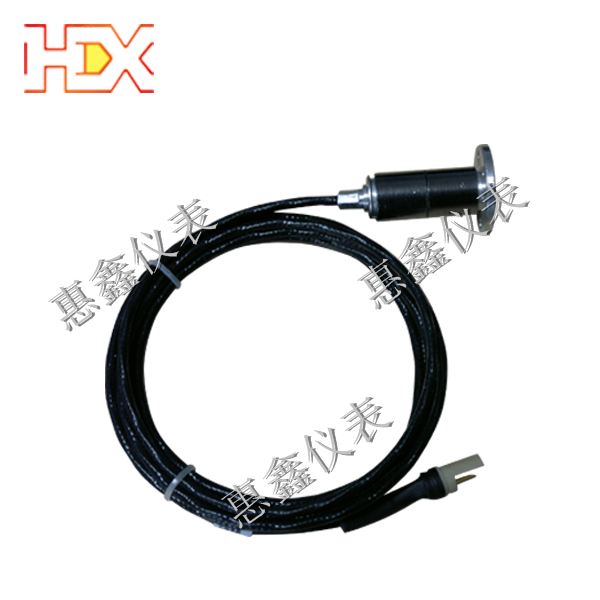

熱電阻是基于 “導體 / 半導體電阻值隨溫度變化” 特性設計的溫度測量元件

       熱電阻是基于 “導體 / 半導體電阻值隨溫度變化” 特性設計的溫度測量元件，具有精度高、穩定性強、線性度好的優勢，廣泛應用于工業自動化、科研實驗室、醫療設備、家用電器等領域的中低溫（通常 - 200℃~850℃）測量場景。以下從工作原理、核心分類、關鍵參數、選型要點、安裝維護、應用場景及與熱電偶的區別等維度，系統解析熱電阻：

一、核心工作原理：“溫度 - 電阻” 的線性關聯

熱電阻的本質是利用材料的 “電阻溫度效應” —— 即導體或半導體的電阻值隨溫度變化呈現可預測的規律，通過測量電阻值反推溫度。不同材料的電阻 - 溫度特性差異顯著，分為兩類：

1. 金屬熱電阻：正溫度系數（PTC）

特性：溫度升高時，金屬晶格振動加劇，電子運動受阻，電阻值隨溫度升高而線性增大（正相關）

適用材料：鉑（Pt）、銅（Cu）、鎳（Ni）等（鉑的線性度和穩定性優，應用廣）。

2. 半導體熱敏電阻：負溫度系數（NTC）為主

特性：溫度升高時，半導體載流子（電子 / 空穴）濃度增加，電阻值隨溫度升高而急劇減?。ㄘ撓嚓P），電阻 - 溫度曲線呈非線性（需通過電路補償實現線性測量）。

適用材料：金屬氧化物（如 MnO、NiO、CoO）陶瓷，成本低、靈敏度高（電阻溫度系數是金屬的 10~100 倍），但精度和穩定性低于金屬熱電阻。

二、核心分類：按材質與結構劃分（適配不同場景）

熱電阻的分類直接決定其精度、溫度范圍和適用環境，主流類型如下：

1. 按材質分類（核心分類方式）



2. 按結構分類（影響安裝與環境適應性）

裝配式熱電阻：由感溫元件（鉑絲 / 銅絲）、保護套管（不銹鋼 / 陶瓷）、接線盒組成，可直接插入被測介質（如管道、容器），安裝靈活（螺紋 / 法蘭連接），適用于工業現場。

鎧裝熱電阻：感溫元件（鉑膜 / 鉑絲）與絕緣材料（氧化鎂粉）一起封裝在金屬鎧裝管（不銹鋼 304/316L）內，直徑?。é?~Φ8mm）、抗震性強、耐高壓（可達 100MPa），可彎曲（最小彎曲半徑為直徑的 5~10 倍），適用于狹小空間或振動環境（如汽輪機、發動機）。

薄膜熱電阻：在陶瓷 / 玻璃基底上濺射鉑膜，再光刻成電阻圖案，體積微小（尺寸可至 0.5mm×0.5mm）、響應速度快（<1 秒），適用于微電子、醫療（如體溫傳感器）等高精度、小空間場景。

集成式熱電阻：將熱電阻與信號放大、線性補償電路集成封裝，直接輸出標準信號（如 4~20mA 電流信號），無需額外變送器，適用于自動化系統（如 PLC、DCS）。

三、關鍵技術參數（選型與使用的核心依據）

選擇熱電阻時，需重點關注以下參數，確保匹配被測對象的溫度范圍、精度要求和環境條件：

1. 測量范圍（核心參數）

需覆蓋被測介質的最高溫度和最低溫度，并預留 10%~20% 冗余（避免超出量程導致損壞）。

例：測量工業管道水溫（0℃~100℃），可選 Pt100（-200℃~850℃）或 Cu50（-50℃~150℃）；測量低溫儲罐（-180℃~0℃），僅可選 Pt100（銅熱電阻無法承受 - 50℃以下低溫）。

2. 精度等級（決定測量可靠性）

工業場景：通常選 B 級 Pt100（滿足 ±0.3℃+0.005|t | 精度，如 100℃時誤差≤±0.8℃）；

精密場景（如實驗室、醫療）：需選 A 級 Pt100（100℃時誤差≤±0.45℃）或更高精度的薄膜鉑電阻（誤差 ±0.1℃）。

3. 分度號（匹配二次儀表）

分度號是熱電阻 “溫度 - 電阻” 對應關系的行業標準，需與二次儀表（如溫度顯示儀、PLC）的分度號完全一致，否則會出現測量偏差。

例：儀表設定為 Pt100，若接入 Cu50 熱電阻，100℃時 Cu50 電阻約 71.4Ω，而儀表會按 Pt100 的對應關系（100℃時 138.5Ω）計算，顯示溫度僅約 20℃，誤差極大。

4. 響應時間（影響動態測量）

定義：熱電阻從接觸被測介質到電阻值穩定（達到最終值的 63.2%）所需時間，與結構有關：

鎧裝熱電阻（Φ5mm）：響應時間約 5~10 秒；

薄膜熱電阻：響應時間 < 1 秒；

裝配式熱電阻（粗套管）：響應時間 > 15 秒。

動態測量（如流體溫度快速變化）需選響應時間短的型號（如薄膜或細鎧裝熱電阻）。

5. 保護套管材質（適配環境腐蝕性 / 壓力）

普通環境（水、空氣）：選不銹鋼 304（耐溫≤600℃，耐腐蝕一般）；

腐蝕性環境（酸堿溶液、海水）：選不銹鋼 316L（耐溫≤800℃，耐酸堿優于 304）或哈氏合金（耐溫≤1000℃，耐強腐蝕）；

高溫環境（>800℃）：選陶瓷套管（剛玉瓷，耐溫≤1600℃，但易碎）。

6. 接線方式（減少測量誤差）

熱電阻的接線方式直接影響引線電阻對測量的干擾，常見 3 種方式：



四、選型要點：4 步匹配實際需求

選型錯誤會導致測量精度低、設備損壞或壽命縮短，需按以下步驟系統判斷：

步驟 1：明確被測溫度范圍

先確定被測介質的正常工作溫度、高溫度、低溫度：

低溫（<-50℃）：僅可選 Pt100（如液氮儲罐 - 196℃測量）；

常溫（-50℃~150℃）：可選 Pt100（精度高）或 Cu50（成本低）；

中溫（150℃~850℃）：僅可選 Pt100（銅、鎳熱電阻超出量程）；

高溫（>850℃）：熱電阻無法滿足，需改用熱電偶（如 K 型熱電偶，測量范圍 - 200℃~1300℃）。



五、安裝與維護：確保測量準確與設備壽命

熱電阻的安裝和維護直接影響測量精度和穩定性，需注意以下要點：

1. 安裝規范（核心是 “充分接觸 + 避免干擾”）

插入深度：熱電阻插入被測介質的深度需≥管道直徑的 1/3~1/2（或容器內介質深度的 1/2），確保感溫元件完全浸沒在介質中，避免接觸容器壁（壁溫與介質溫度差異大）。

例：DN100 管道，熱電阻插入深度需≥30mm（選插入長度 50mm 或 100mm 的型號）。

安裝位置：遠離閥門、泵出口、彎頭（避免介質湍流導致溫度波動）；垂直安裝時，感溫元件應朝下（防止氣泡積聚在元件表面，影響傳熱）；水平安裝時，引線端應高于感溫端（避免冷凝水流入接線盒）。

接線盒防護：戶外或潮濕環境（如浴室、水箱）需選防水接線盒（IP65 及以上），避免雨水 / 水汽進入導致短路；腐蝕性環境需選防腐接線盒（如聚四氟乙烯材質）。

2. 日常維護（延長壽命 + 保證精度）

定期校準：工業場景建議每年校準 1 次，精密場景（如醫療）每 3~6 個月校準 1 次，使用標準恒溫槽和高精度電阻表（如 0.01 級）對比測量，偏差超限時需更換或調整。

清潔與檢查：

定期清理保護套管表面的污垢、結垢（污垢會阻礙傳熱，導致測量值滯后），可用軟布或毛刷擦拭，腐蝕性污垢用中性清洗劑清洗；

檢查接線端子是否松動（松動會增加接觸電阻，導致測量值偏高），接線盒內是否有潮氣（如有，需烘干并更換密封墊）。

避免過載：嚴禁將熱電阻接入超過額定電壓 / 電流的電路（如 220V 交流電直接接入，會燒毀感溫元件），二次儀表需匹配熱電阻的額定電阻范圍（如 Pt100 儀表不可接入高阻 NTC 熱敏電阻）。



總結

       熱電阻是中低溫精密溫度測量的******元件，核心優勢在于高精度、高穩定性和良好線性度，尤其鉑熱電阻（Pt100）在工業和科研領域應用最廣。選型時需緊扣 “溫度范圍、精度、環境適應性” 三大核心，安裝時注意插入深度和接線方式，日常維護重點關注校準和清潔。與熱電偶相比，熱電阻更適合中低溫精密場景，而熱電偶則在高溫場景中更具優勢，需根據實際需求合理選擇。
